Tipos de Manometros
Los tipos de manómetros más usados son los que tienen forma de U, aunque en el mercado existe una gran variedad de este tipo de instrumento de presión. De esto se desprende, las diferentes clases de manómetros, los cuales son solo variantes de la forma en U.
Entre estos, destacan: manómetros de tipo pozo, tubo inclinado, tubo de Bourdon y de tubo sellado o presión absoluta.
Por su parte, existe otra manera de clasificarlos, ya sea de uso comercial, de uso general, para procesos industriales, entre otros.
- Manómetros de uso general: son aquellos que son fáciles de usar e interpretar y suelen usarse para calderas de vapor, bombas y compresores, entre otros.
- Manómetros industriales: son los ubicados en las fábricas para realizar los diversos procesos de medición.
Tipos de manómetros de presión
- Manómetro de Bourdon
El manómetro de Bourdon es el más conocido, se basa en el funcionamiento del tubo de Bourdon. Internamente tiene un tubo de forma semicircular, uno de sus extremos está cerrado y libre de desplazamiento. El otro se encuentra conectado al punto donde se desea medir la presión.
En función a la presión, el tubo va cambiando de forma. Cuando la presión aumenta, el tubo se desenrolla, y cuando baja regresa a su posición inicial. Este movimiento mecánico, es transmitido por engranajes a una aguja, así se consigue que la aguja se mueva de forma proporcional a la presión.
La aguja está situada en un dial, que tiene forma de reloj. En este dial, se muestra el rango de presión que medirá el manómetro, las unidades de medición pueden ser psi, bar, KPa.

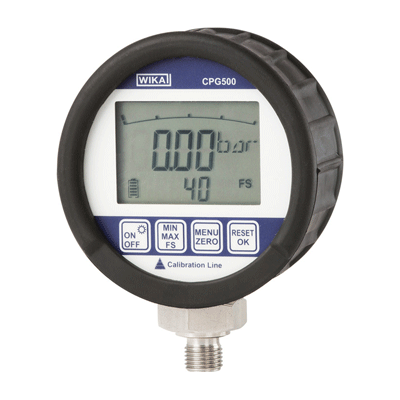

- Manómetro Digital
El manómetro digital integra en un mismo equipo tanto el sensor de presión como un circuito electrónico. De esta forma la presión es convertida en una señal eléctrica que será leída por el circuito integrado.
Esta parte electrónica dota al instrumento de diferentes funciones en beneficio del usuario como grabar valores mínimos y máximos, cambiar la resolución, cambiar unidades, etc.
- Manómetro de Tubo en U
Es un tubo de vidrio doblado en forma de U, por ello el nombre. Se llena parcialmente con un fluido cuya densidad se conoce. Uno de sus extremos se conecta al punto de medición de presión, y el otro se deja libre a la atmósfera.
La presión ejercida en el punto de medición, produce el desplazamiento del líquido dentro del tubo. Esto genera una diferencia de nivel marcado como h.
La altura h, dependerá de la presión y de la densidad del líquido. Ya que la densidad es conocida, puede elaborarse una escala graduada en el tubo, calibrada en unidades de presión.
Un manómetro hidráulico es una pieza especialmente importante a la hora de mantener el buen funcionamiento de las máquinas y evitar algún tipo de accidente que pueda comprometer la seguridad, tanto de la maquinaria como de las personas que trabajan con las mismas.
- Manómetros a medida.
- Manómetros verticales o horizontales.
- Manómetros con glicerina o secos sin glicerina.
- Manómetros simples y con doble escala.
